迷你型ETH-MPI(Smart IE) 產品簡介
本產品用于將S7-300 PLC 的MPI/DP口轉換成網口，實現用于網線連接上位機、觸摸屏等。
1、將S7-300 PLC的MPI/DP(主站master)連接到該以太網轉換器，轉化成西門子Profinet(TCP/IP)以太網協議，通過網線可連接STEP7/TIA Portal、WinCC、西門子SMART LINE觸摸屏、組態王、力控、KEPServer等軟硬件產品。
2、西門子S7-300之間是不能通過迷你型ETH-MPI(Smart IE)進行相互通訊的，迷你型ETH-MPI(Smart IE)僅用于PLC與計算機以及西門子SMART LINE觸摸屏通訊。
3、TCP/IP通道為4個【 注：僅可為四臺上位機或設備服務，在同一臺上位機中可同時運行WinCC和STEP7/TIA Portal】
4、安裝方便，直接將該以太網轉換器插在MPI/DP口上，全部使用以太網線，計算機和觸摸屏都使用以太網線連接，安裝和編程調試都非常的方便，實現了網絡化。抗電磁干擾能力達到最高等級，比MPI或DP總線要優越的多，是真正的工業級
5、通訊速度快，百兆、十兆自適應。
6、對于S7-300 中小型項目具有非常大的硬件配置靈活性。

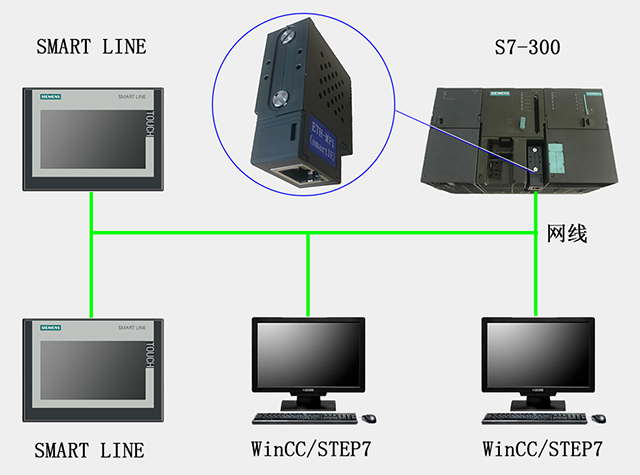

-3.JPG)
實現功能
● 直接將迷你型以太網模塊插頭插在MPI/DP口上，擴展1個以太網口，連接Step7編程，上下載程序，在線監控
● 直連WinCC，組態王，力控、KepServer等
● 連接SIMATIC精彩系列面板（SMART LINE)
● 可以同時連接4臺上位機（包括電腦或觸摸屏）。
-1.JPG)

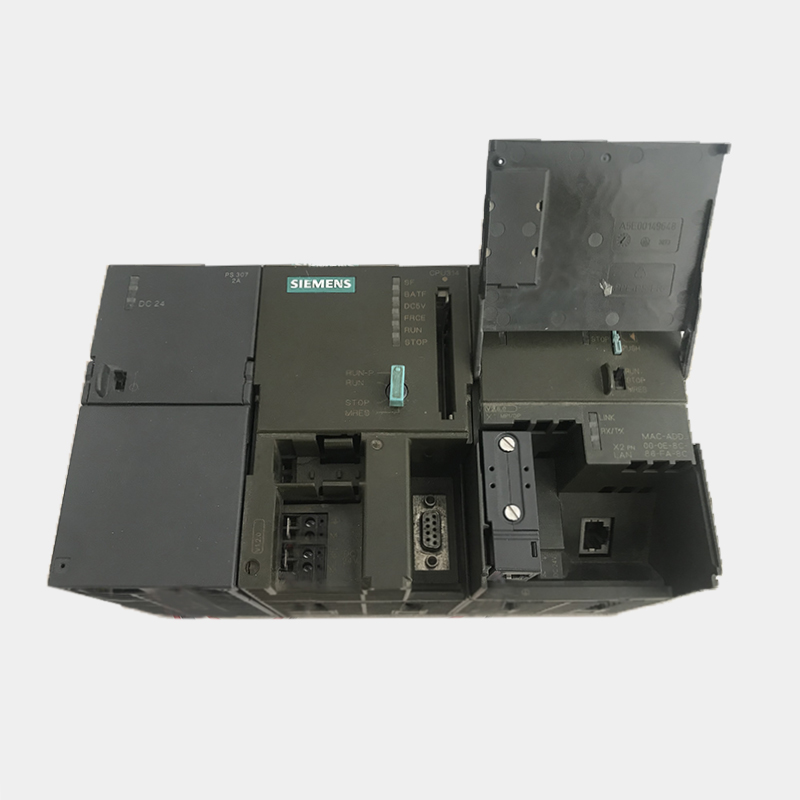

-2.JPG)

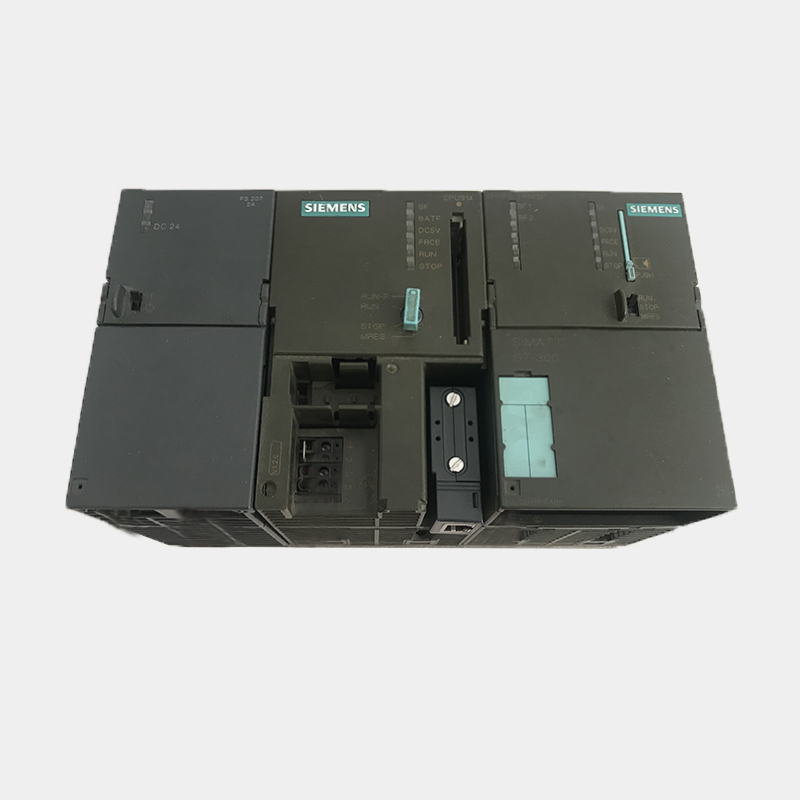

-4.JPG)
詳情點擊進入 《用戶使用手冊》
