多型號PLC與wincc組網
如果你的控制系統中包含多種型號的PLC，如西門子Smart 200系列PLC，西門子S-200系列PLC，西門子S7-300系列PLC，西門子S7-1200系列PLC等，
他們需要同時連接wincc，這個時候，你該如何組網呢？下面我們就來介紹一個簡單，低價的方案！
首先要明確，Smart 200和S7-200系列是不能直接連接wincc的，這樣一來就給我們的工程組態帶來了很多不必要的麻煩，再一個，S7-1200要想直接
連接wincc的話，需要使用wincc7.0以上版本的 那么我們的方案是怎么解決這些問題的呢？
首先我們解決S7-200與wincc連接的問題，我們選用大連德嘉電子的ETH-ibus這個模塊可以使S7-200無需通過PC access直接連接winccS7-300 PLC我們
選用大連德嘉的ETH-MPI(DP)，這個模塊可以將S7-300 PLC的MPI或者DP口轉換成以太網，使之與電腦相連接！與之前的DP總線結構比起來，
首先他可以不用在電腦端增加CP5611卡（現在的電腦已經沒有插CP5611的卡槽了，如果你要用CP5611的話還需要單獨購買一個卡槽），其次，比起
485總線的通訊方式，以太網通訊速率更快，穩定性更好！
下面就是Smart 200和S7-1200與wincc的連接了，我們選用大連德嘉電子的多功能交換機A型，他可以使Smart 200和S7-1200使用wincc中的TCP/IP
驅動來連接，省去了很多不必要的麻煩！

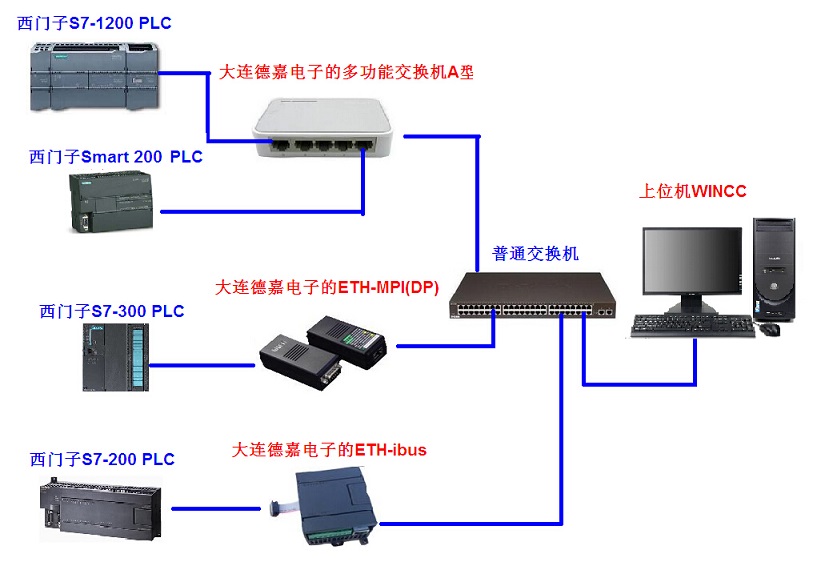

整個系統的組態圖如下：
