S7-1200/1500通過多功能交換機與SMART觸摸屏連不上解決方案
S7-1200/1500PLC通過交換機A型或S型與西門子SMART LINE精彩系列觸摸屏連接不上，下面要注意一些細節上的問題。
聲明一下，如果是用了多臺交換機的話，要單獨設置參數，不要把所有的交換機連上后，再設置參數。

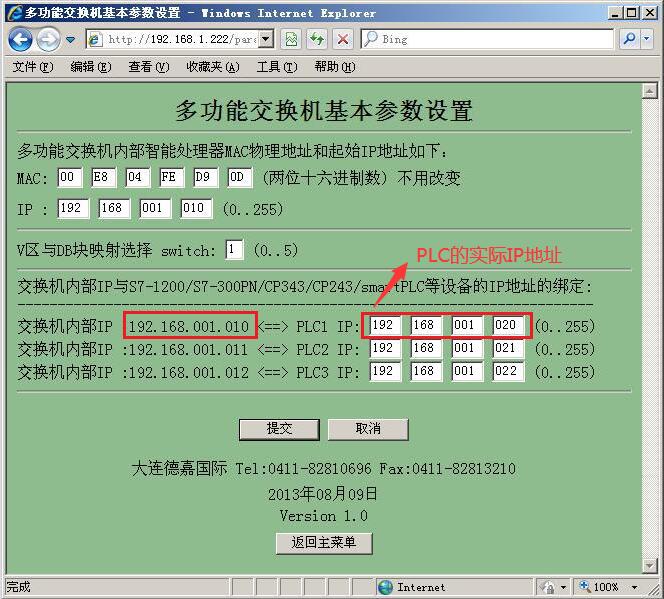

1.通過瀏覽器（地址欄輸入：192.168.1.222）進入到多功能交換機后門設置界面里參數設置如下。

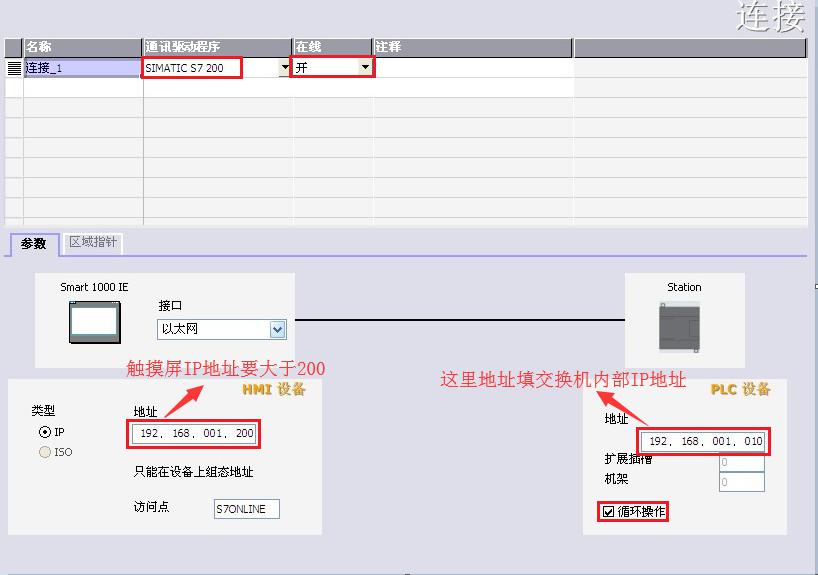

2.在 WinCC Flexible 中【連接】——【接口】選“以太網”、通訊驅動程序選“S7-200”、PLC設備[地址]填入多功能交換機內置 IP 地址 [默認：192.168.1.10] ，【循環操作】打?qū)μ枴啊獭保涣硗釹MART LINE 觸摸屏(HMI)的 IP 地址也應設置在同一段內，例如：192.168.1.200（而且最后一網段地址是大于200的）。

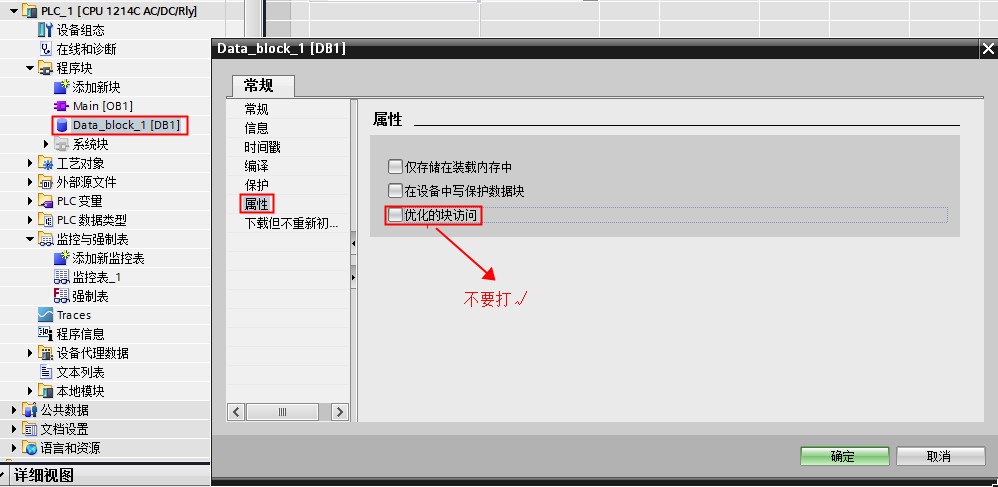

3.在 S7-1200/S7-1500PLC的編程軟件TIA Portal中，初始定義 DB 塊時， 【優化的塊訪問】的選項不要打?qū)μ枴啊獭薄?/p>
4.博途中的設備組態--->屬性--->防護與安全--->連接機制---->允許來自遠程對象的PUT/GET通信訪問打“√”。

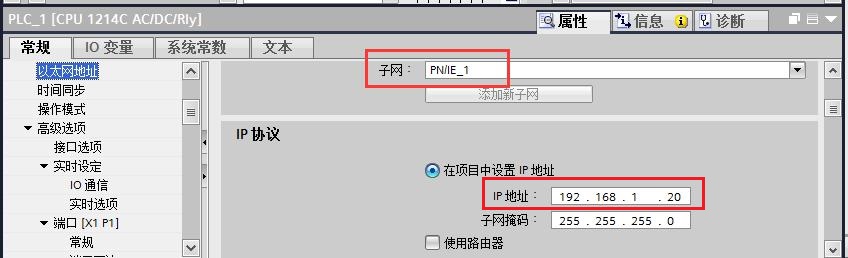

5.博途中下面的“以太網地址”菜單欄里的“子網”添加一下，默認就行。（在線模式時添加不了，得手動改成離線模式后才可以添加）
6.注意：如果觸摸屏中數據突然出現部分?jǐn)?shù)據消失，請查看觸摸屏的IP地址，這是因?yàn)镈B塊的部分?jǐn)?shù)據沒有顯示出來。這時檢查一下觸摸屏的地址，如果IP地址最后一個段地址小于200的話，那么將觸摸屏的最后一個段的地址改為200以上。這是因?yàn)榻粨Q機是通過對方的IP地址最后一個段的范圍來區分上位機[電腦]和西門子 SMART LINE 觸摸屏的[注：上位機 IP 地址為：192.168.1.0-192.168.1.199； SMART LINE 的 IP 地址為192.168.1.200-192.168.1.255]；只要最后一個段的地址小于 200，交換機就將該設備視為上位機[電腦]使用西門子 S7-300 TCP 協議，當?shù)刂反笥诘扔?200 時就使用西門子 SMART LINE 觸摸屏以太網協議，并啟動 V 區與 DB 塊映射轉換功能。
