關于遠程PLC監控中RCD跨網段映射問題的解答
好多客戶反映，在使用我們的互聯網遠程PLC監控設備時，經常會遇到RCD所在上位機側的網絡是經過多層路由器的跨網段結構。
所以在設置上就會遇到一些穿透多層路由的設置問題，今天我們就來詳細的說一下相關的設置方式。這里我們以兩層路由器為例（多層路由以此類推），

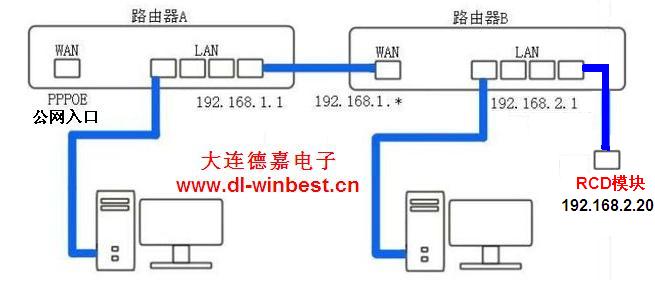

其網絡拓?fù)鋱D如下：
我們來用一句話概括一下RCD端口映射的方法：（類如我們將端口1111映射為RCD模塊的IP地址），即在路由器B中做端口1111映射為RCD地址
192.168.2.20（注意：需要先將RCD模塊的IP地址設置為192.168.2.20），再在路由器A中做端口1111映射為路由器B的WAN口IP地址192.168.1.*，
（類如你可以將路由器B的WAN口IP設置為192.168.1.50）。
如果您對上述的文字描述不是十分理解，您可以繼續往下閱讀，我們來做一個實際的例子，詳細的說明每一步的設置，網絡拓?fù)鋱D同上

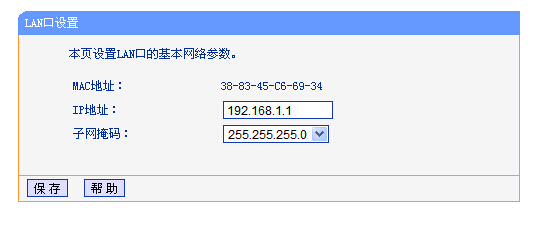

1、這里我們用兩個同樣型號的TP-link路由器來做個實例，首先將我們第一層路由器A的WAN口連接外網寬帶，路由器LAN口的IP地址為192.168.1.1 ，
如下圖所示 ：

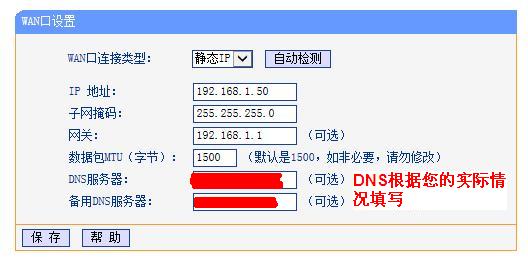

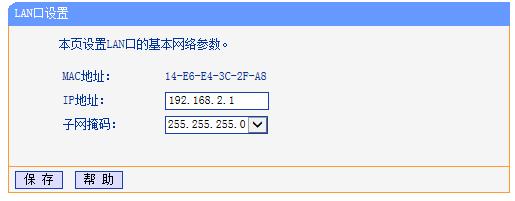

2、我們將第二層路由器B的WAN口IP地址設置為192.168.1.50 ，LAN口IP地址設置為192.168.2.1 。

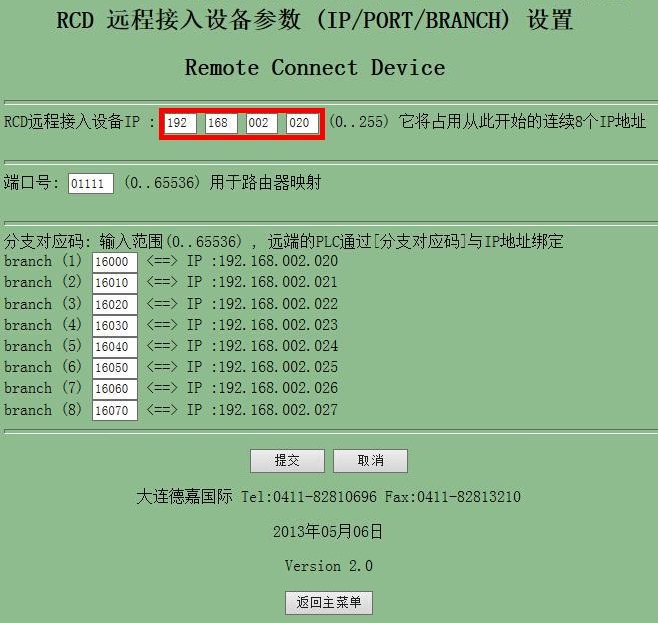

3、我們將互聯網遠程模塊RCD的IP地址設置為192.168.2.20，如下圖所示：

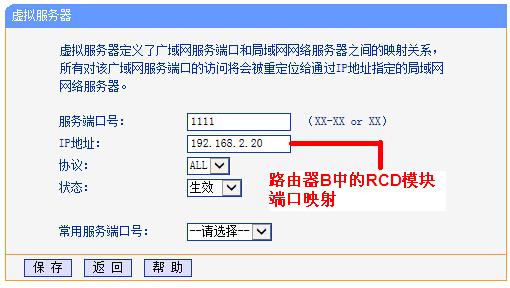

4、下面我們來做互聯網遠程RCD模塊在路由器B中的端口映射，將端口1111映射為RCD的IP地址192.168.2.20，如下圖：
（一定要注意，這個是在路由器B中做的端口映射， RCD模塊是連接在路由器B上的）。
5、接下來我們來做一下路由器A中的端口映射，需要將路由器A中的1111端口映射為路由器B的WAN口IP地址192.168.1.50 。
經過以上5個步驟，你的互聯網遠程RCD模塊就可以透過你的兩層路由器，將數據發送到公網中了，并且可以跟遠端的PLC
相連接了，這樣就可以完成您對你PLC的遠程訪問和監控了！
