針對Modbus協議的詳解演示實例
Modbus規約是MODICOM公司開發的一個為很多廠商支持的開放規約，Modbus 協議是應用于電子控制器上的一種通用語言。通過此協議，控制器相互之間、控制器經由網絡（例如以太網）和其它設備之間可以通信。它已經成為一通用工業標準。有了它，不同廠商生產的控制設備可以連成工業網絡，進行集中監控。
針對ModbusTCP/ModbusRTU轉換器，下面進行一下Modbus協議的科普，能將帶有Modbus RTU方式的儀表直接與PLC或上位機WinCC、組態王、力控等通過ModbusTCP方式通訊，非常方便實用！
最主要的是它被很多組態軟件所兼容，開發速度較快，受到了很多工控廠商的追捧。但是協議還是有點小麻煩的。
下面主要說一下Modbus協議中的03功能碼，即4xxxx，因為03功能碼常被用在一些Modbus通訊的儀器儀表上，很多客戶的需求就是將儀表的數據與PLC或者上位機（如WinCC、組態王等）通過Modbus通訊，實現數據的采集。

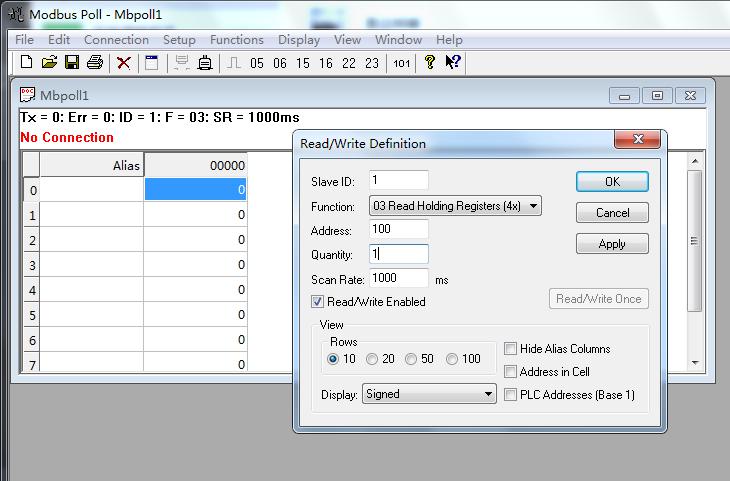

那么還有很多不太懂Modbus協議的用戶，不知道4xxxx，怎么回事，比如功能碼為03，寄存器地址是100，即40100，很多用戶在上位機或者PLC中想要讀取其數據，就直接定義為40100，比如您用Modbus調試軟件，如Modbus Poll，起始地址應該定義為100，而不是40100。

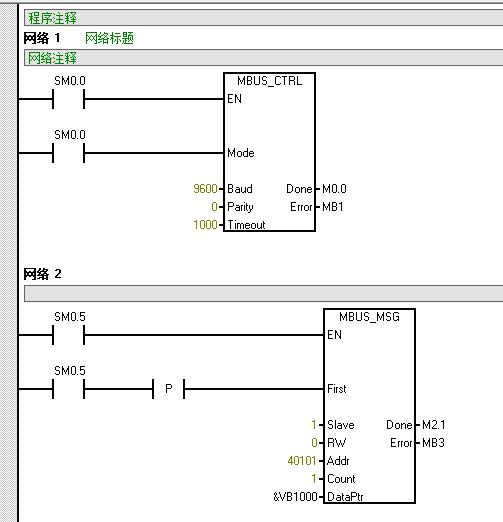

但是像西門子的PLC定義為40101，如：西門子S7-200，在程序里是這樣定義的
像一些上位機軟件，如WinCC、組態王、力控等，定義方式又不一樣

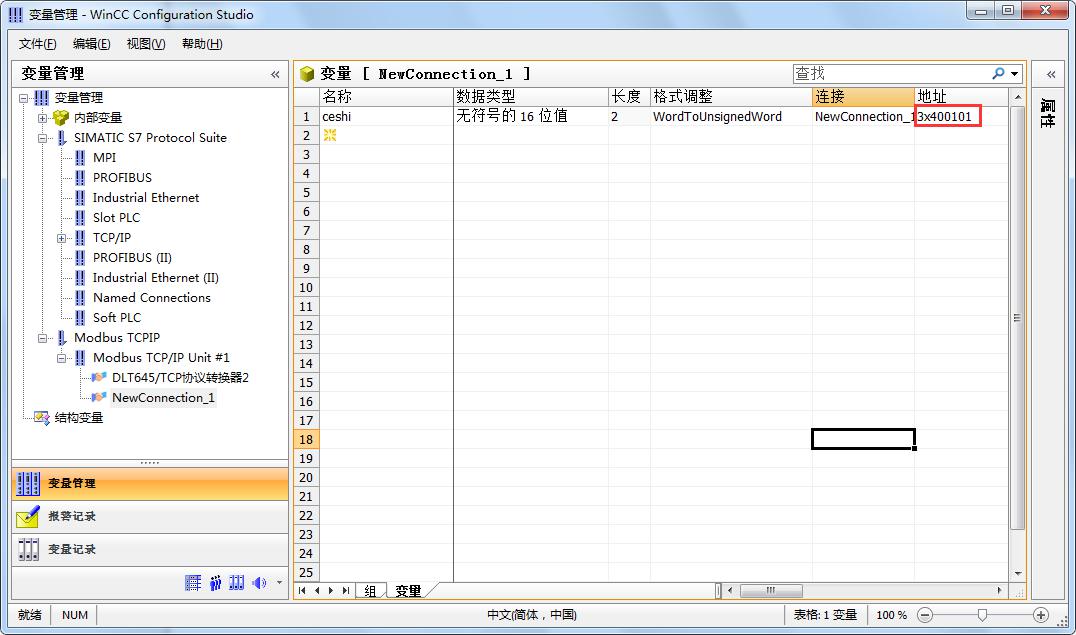

Wincc如下：

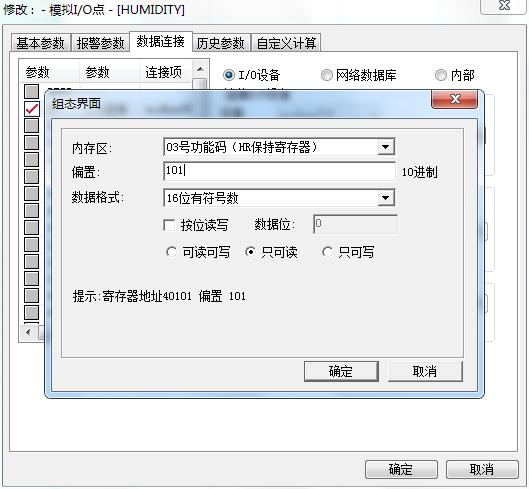

組態王如下：

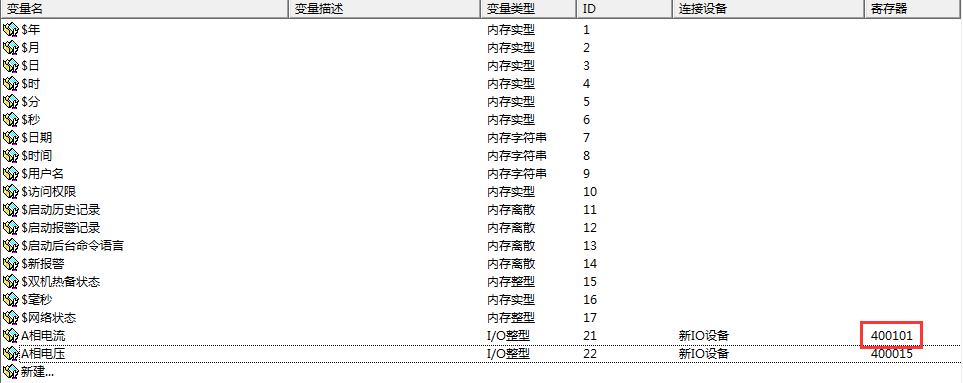

力控如下：

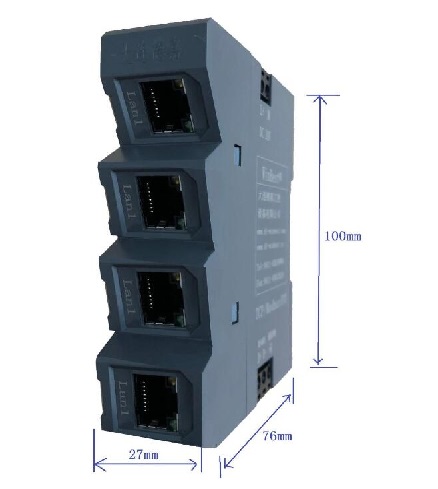

ModbusTCP/ModbusRTU轉換器外觀如下：
