70臺SMART200聯網通訊方案
如果您有70臺西門子SMART 200需要組網通訊，并且上位機距離100米以上，你會怎么樣做呢？
下面我們來介紹一個最簡便的方案！
首先呢，我建議你上位機軟件使用西門子的wincc，畢竟是西門子的系統，使用西門子的軟件還是比較穩定靠譜的！
其次，wincc正常只能建立64個TCP連接（有人做過超過64個連接的，但我們不建議這樣做），你的項目超過64個，請使用2臺wincc來監控，這樣也可以減輕上位機的壓力！
最后呢，就是SMART 200并不支持直連wincc，需要通過SMART PC ACCESS，但SMART PC ACCESS只能做8個TCP通道，而且也不穩定。這里我建議你使用大連德嘉的多功能交換機S型，每個SMART 200接一個多功能交換機S型。然后將70臺PLC分為幾組，每組20幾個插到1個光纖交換機上，在通過光纖到達上位機側的多光口光纖交換機上，連接上位機wincc，完成整個項目的光纖組網！

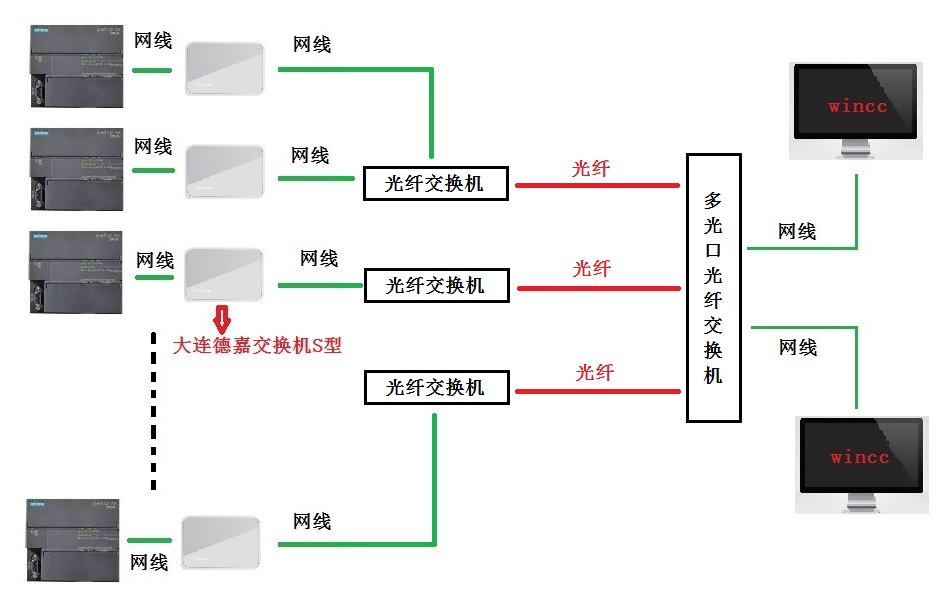

具體的組網方式可以參考下圖：
