西門子S7-200與S7-1500通訊實例
眾所周知，西門子PLC在通訊功能上設置是非常復雜的，它不但需要定義很多參數，還需要在PLC中編寫通訊程序，這使得很多初入工控門的工程師摸不著頭腦，很難完成工作任務。針對這種情況，大連德嘉出品了很對針對這方面的產品。
今天我們來介紹一下西門子S7-200與西門子S7-1500通訊的產品，CP243u。
它的主要特點有：
1、可以直連wincc，無需通過PC ACCESS
2、可以同時連接4臺上位機（如wincc，組態王，力控，Smart V3觸摸屏，昆侖通態觸摸屏等）
3、它具有2個PLC之間通訊的以太網通道，可實現S7-200與S7-1200\S7-1500\SMART 200\S7-300 PN的通訊
下面是其與1500通訊設置

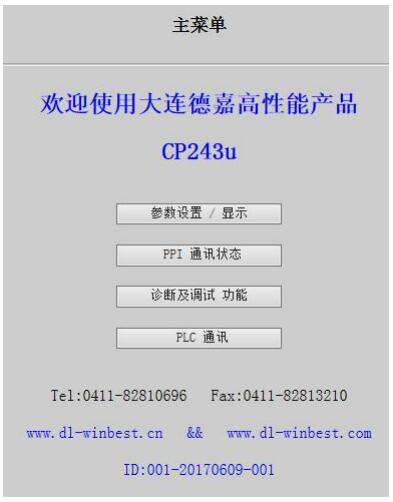

1、使用IE瀏覽器進入192.168.1.222的產品設置頁面

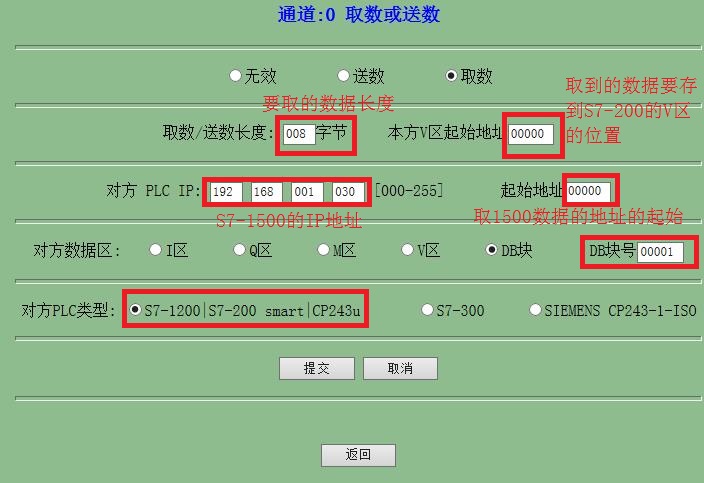

2、點擊最后一項，PLC通訊，比如我想S7-1500的DB1從取出DB1.DBB0到DB1.DBB7,存放到S7-200的VB0到VB7，設置如下圖：

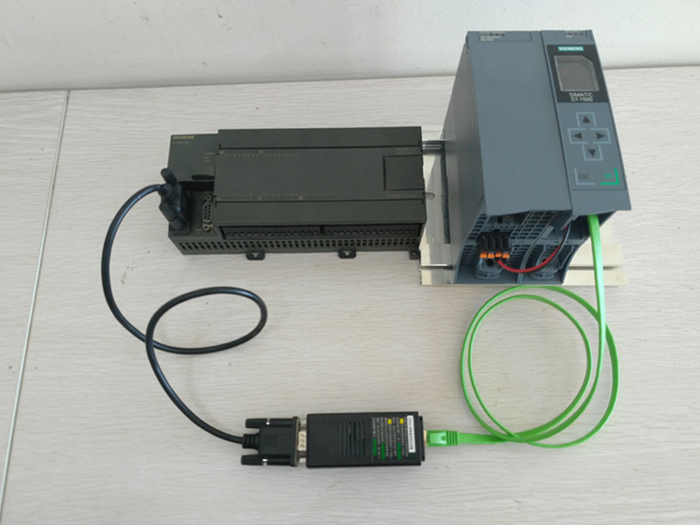

實物連接圖：

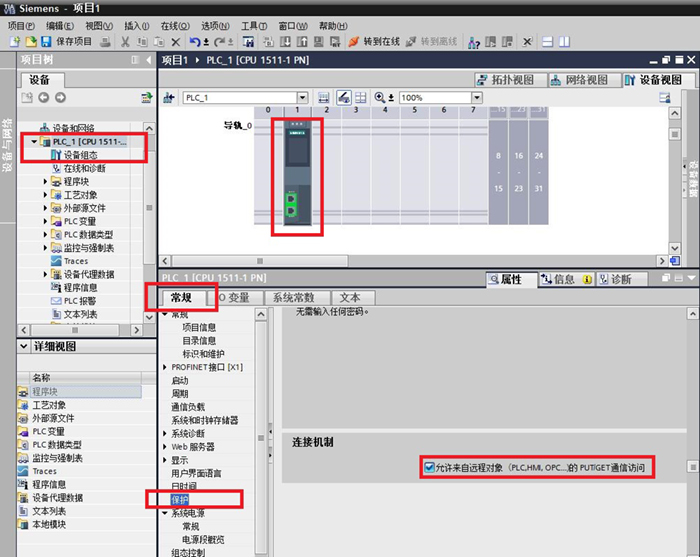

注意：在給1500編程的時候，下圖選項一定要勾選上
