DP-Modbus模塊調試注意事項
大連德嘉的DP-MODBUS協議轉換器從2011年推出到現在已經7年了，是一款成熟穩定的產品，它自帶USB轉串口設備，通過USB線連接到該設備上，該設備的另一端連接到 MODBUS的A線和B線上。能夠監聽到MODBUS總線上的通訊數據，同時也可以直接發送MODBUS命令或MODBUS響應，這樣才能使使用者迅速掌握MODBUS的通訊正常與否，做到 心中有數，調試起來非常方便！。
在用DP-MODBUS調試的時候需要注意2點：
1、讀寫數據不能超限，市面上有的產品是允許你讀寫數量超過定義的范圍，但是大連德嘉的DP-MODBUS是嚴格按照規范執行的

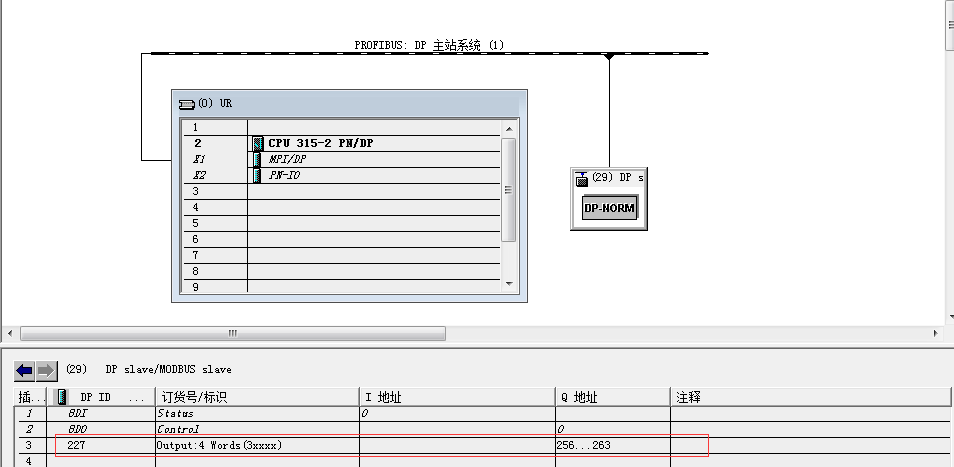

比如圖中定義的是4個字，那么你只能讀寫1-4個字，多了會報錯。
2、定義的Q區和I區超過256時，在300的程序里需要用PQW256而不是QW256
如圖，定義的是QB256-263，然后我想在程序中通過move指令向該區域賦值來測試modbus通訊，應該用PQB256，如下圖；
這樣，在串口調試助手中就可以看到正確的modbus返回碼
