C# Modbus TCP通訊實例
C#例程下載：Modbus TCP 連接大連德嘉PLC
這里我只是簡單的理解一下Modbus TCP/IP協議的內容，就是去掉了modbus協議本身的CRC校驗，增加了MBAP 報文頭。這里只是簡單的理解，
深入之后可能會有更多的東西需要學習，但為了可以快速入門，我們先按照這個思路往下走。

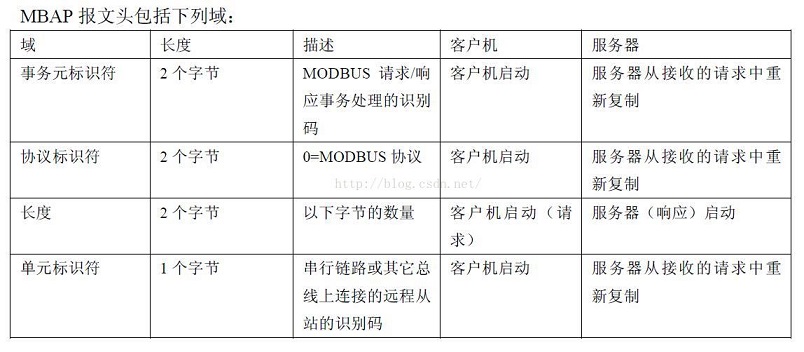

我們首先來看一下，MBAP 報文頭都包括了哪些信息和內容:
下面我們?cè)賮斫榻B一下針對我們PLC的功能碼:
1、0x01功能碼：按位讀取Q區（線圈 ）
例：我們來讀取從Q0.0到Q0.5這6個線圈

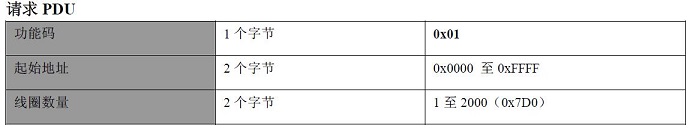

發送碼分析：
根據上面的分析，我們需要發送0x00, 0x01, 0x00, 0x00, 0x00, 0x06, 0x01, 0x01, 0x00, 0x00, 0x00, 0x06

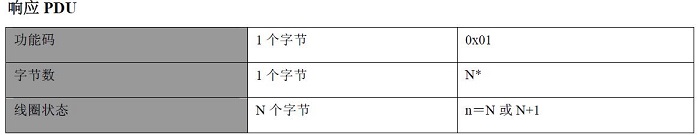

接收碼分析：
我們收到的數據為0x00, 0x01, 0x00, 0x00, 0x00, 0x04, 0x01, 0x01，0x01，0x2A
modbus數據中從左數，0x01表示功能碼，0x01表示1個字節數據，0x2A表示數據值，把0x2A轉換為2進制為0010 1010，從左數起，前2位
是補充數據00，剩下的101010表示我們讀取的Q0.5到Q0.0的狀態。
Q0.5------ ON， Q0.4 ------ OFF， Q0.3-------ON，Q0.2--------OFF，Q0.1-------ON，Q0.0----------OFF。
注意數據的順序，左側是高位，右側是低位。
注意：上述發送及接收數據中，紅色數碼是MBAP報文頭，黑色碼是modbus數據，下同
2、0x02功能碼：按位讀取I 區 （離散輸入）
例：我們來讀取從I0.0到I0.5這6個離散輸入點
發送碼分析：
根據上面的分析，我們需要發送0x00, 0x01, 0x00, 0x00, 0x00, 0x06, 0x01, 0x02, 0x00, 0x00, 0x00, 0x06
接收碼分析：
我們收到的數據為0x00, 0x01, 0x00, 0x00, 0x00, 0x04, 0x01, 0x02，0x01，0x00
modbus數據中從左數，0x02表示功能碼，0x01表示1個字節數據，0x00表示數據值,把0x0轉換為2進制為0000 0000 ， 從左數起，前2位是補充數據00
，剩下的000000表示我們讀取的I0.5到I0.0的狀態。
3、0x03功能碼：按雙字節（VW）讀取V區或者讀MW
Modbus寄存器0-------19999是讀取VW,20000------20031是讀取MW
例：我們來讀取從VW0到VW2這個數據
發送碼分析：
根據上面的分析，我們需要發送0x00, 0x01, 0x00, 0x00, 0x00, 0x06, 0x01, 0x03, 0x00, 0x00, 0x00, 0x03

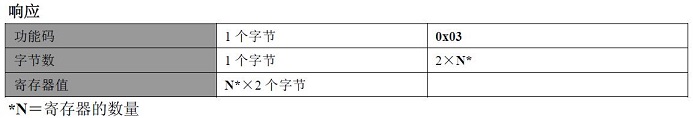

接收碼分析：
我們收到的數據為0x00, 0x01, 0x00, 0x00, 0x00, 0x09, 0x01, 0x03，0x06，0x04，0x00，0x03，0x01，0x02，0x05
modbus數據中從左數，0x03表示功能碼，0x06表示6個字節數據，0x04，0x00，0x03，0x01，0x02，0x05表示數據值VW0為0x0400，
VW2為0x0301，VW4為0x0205
4、0x05功能碼：按位寫Q區
例：我們來把Q0.0置1，請注意，置位數據為0xFF00，清零數據為0x0000

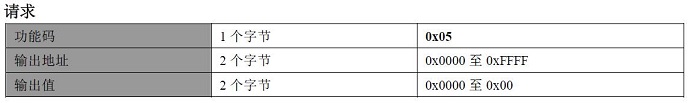

發送碼分析：
根據上面的分析，我們需要發送0x00, 0x01, 0x00, 0x00, 0x00, 0x06, 0x01, 0x05, 0x00, 0x00, 0xFF, 0x00
接收碼分析：
我們收到的數據為0x00, 0x01, 0x00, 0x00, 0x00, 0x06, 0x01, 0x05，0x00，0x00，0xFF，0x00
5、0x06功能碼： 按雙字節（VW）寫V區或者寫MW
Modbus寄存器0-------19999是寫VW,20000------20031是寫MW
例：我們將數據0x2636寫入VW0
發送碼分析：
根據上面的分析，我們需要發送0x00, 0x01, 0x00, 0x00, 0x00, 0x06, 0x01, 0x06, 0x00, 0x00, 0x26, 0x36

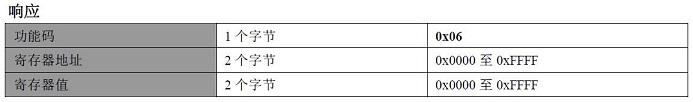

接收碼分析：
我們收到的數據為0x00, 0x01, 0x00, 0x00, 0x00, 0x06, 0x01, 0x06，0x00，0x00，0x26，0x36
6、0x0F功能碼：按多個位寫Q區
例：我們將Q0.0到Q0.5共6個線圈全部置位1

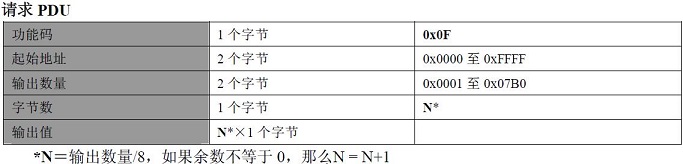

發送碼分析：
我們要將Q0.0到Q0.5輸出1，要發送的值應該為二進制0011 1111，轉換為16進制為 0x3F
根據上面的分析，我們需要發送0x00, 0x01, 0x00, 0x00, 0x00, 0x08, 0x01, 0x0F, 0x00, 0x00, 0x00, 0x06,0x01,0x3F
接收碼分析：
我們收到的數據為0x00, 0x01, 0x00, 0x00, 0x00, 0x06, 0x01, 0x0F，0x00，0x00，0x00，0x06
7、0x10功能碼： 寫2N個VW 或者M(jìn)W
Modbus寄存器0-------19999是寫VW,20000------20031是寫MW
例：我們將數據0x01，0x05，0x0A，0x09寫入VW0和VW2

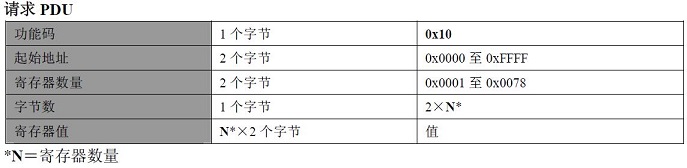

發送碼分析：
根據上面的分析，我們需要發送0x00, 0x01, 0x00, 0x00, 0x00, 0x0B, 0x01, 0x10, 0x00, 0x00, 0x00, 0x02,0x04,0x01,0x05,0x0A,0x09
接收碼分析：
我們收到的數據為0x00, 0x01, 0x00, 0x00, 0x00, 0x06, 0x01, 0x10，0x00，0x00，0x00，0x02
至此，我們關于Modbus TCP命令連接我們PLC的分析就結束了，我上傳了我做好的C#程序供大家參考，這里要注意一個問題，此程序中缺少
斷線重連機制，請大家自己添加一下吧
