ETH-MPI(PLUS) 產品簡介
本產品用于將S7-300 PLC 的MPI/DP口轉換成網口，實現用于網線連接上位機、觸摸屏等、PLC之間通訊。
1、將S7-300 PLC的MPI/DP(主站master)連接到該以太網轉換器，轉化成西門子Profinet(TCP/IP)以太網協議，通過網線可連接STEP7、WinCC、西門子SMART LINE觸摸屏、組態王、力控、KEPServer等軟硬件產品。
2、TCP/IP通道為4個【 注：僅可為四臺上位機或設備服務，在同一臺上位機中可同時運行WinCC和STEP7】
3、適配器外形，小巧方便，通過九針線纜將該以太網轉換器插在MPI/DP口上，全部使用以太網線，計算機和觸摸屏都使用以太網線連接，安裝和編程調試都非常的方便，實現了網絡化?？闺姶鸥蓴_能力達到最高等級，比MPI或DP總線要優越的多，是真正的工業級
4、通訊速度快，百兆、十兆自適應。
5、對于S7-300 中小型項目具有非常大的硬件配置靈活性。

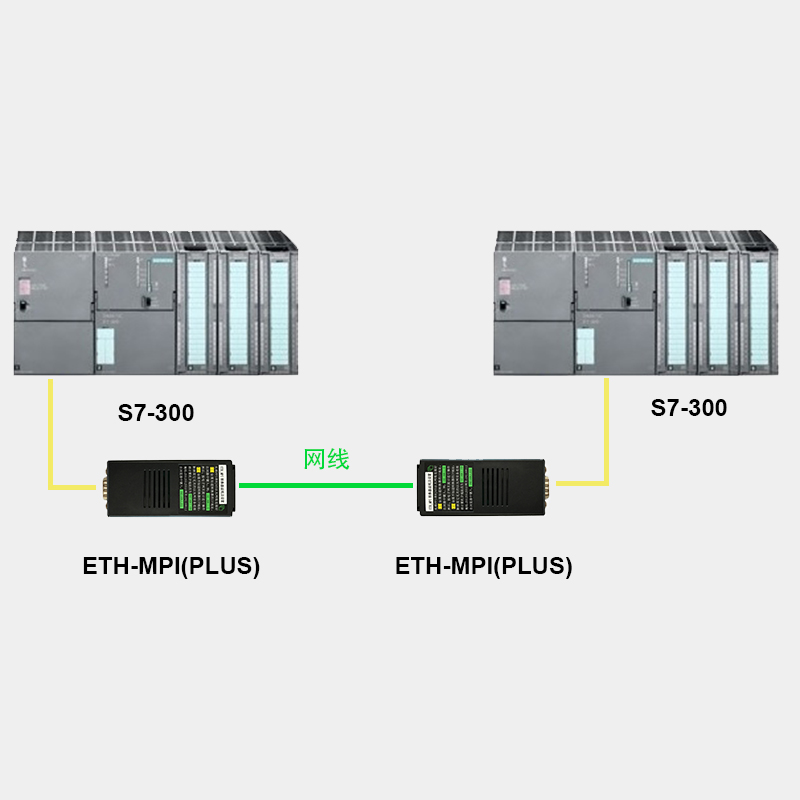

6、具有兩個PLC之間通訊的以太網通道，可以與S7-200/S7-300 PN/S7-1200/CP343-1/S7-200SMART PLC通訊。
.JPG)
實現功能
● 通過九針線纜將該以太網轉換器插在MPI/DP口上，擴展1個以太網口，連接Step7編程，上下載程序，在線監控
● 直連WinCC，組態王，力控、KepServer等
● 連接SIMATIC精彩系列面板（SMART LINE）
● 可以同時連接4臺上位機（包括電腦或觸摸屏）。
● 可以與S7-200/S7-300 PN/S7-1200/CP343-1/S7-200 SMART PLC通訊,無需編程，網頁填表方式即可。
詳情點擊進入 《用戶使用手冊》
